תכנון מערכות לגגות רעפים: המדריך המלא למערכת סולארית

תכנון מערכות לגגות רעפים דורש גישה שונה לחלוטין מתכנון לגג שטוח. בניגוד לגג שטוח שבו ניתן לכוון את הקולטים לדרום בזווית אופטימלית, גג רעפים כופה כיוון ושיפוע קבועים מראש. לכן, ברוב המקרים, מומלץ להשתמש בטכנולוגיית MLPE (אופטימייזרים או מיקרו-ממירים) כדי למנוע אובדן תפוקה מהצללות ומריבוי מפנים. תכנון מקצועי כולל יחס DC/AC של 1.25 עד 1.5, העברת כבלים בטוחה ותשתית מוכנה לפי הנחיות Solar Ready של משרד האנרגיה.

האתגרים והמאפיינים הייחודיים של גגות רעפים

מתוך הניסיון שצברתי בשטח לאורך השנים בהתקנות למגזר הביתי, אני רואה שוב ושוב כיצד גג רעפים מציב אתגרים הנדסיים שונים לחלוטין מגג שטוח. בגג שטוח אפשר לבחור את זווית ההטיה ואת הכיוון החופשי יחסית, ולרכז את כל הקולטים בכיוון דרום. בגג רעפים, הגיאומטריה כבר קבועה מהרגע שהבית נבנה, והמתקין חייב להתאים את עצמו לאילוצים הפיזיים של המבנה.

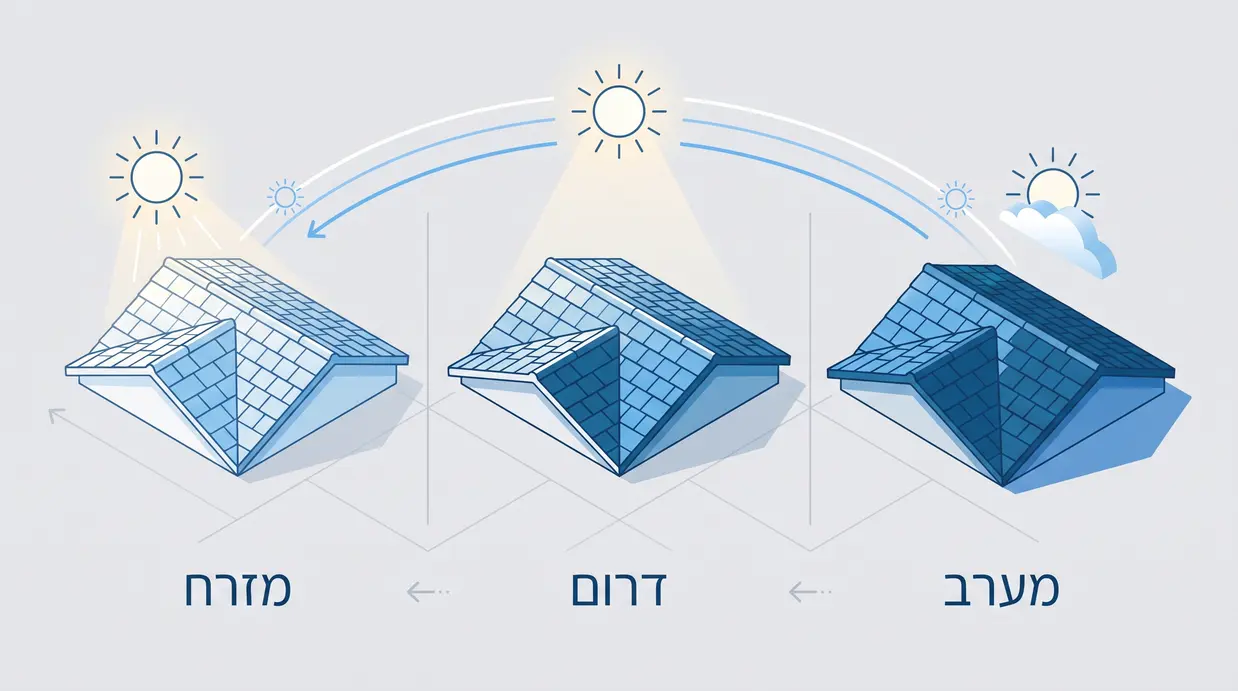

רוב גגות הרעפים בישראל כוללים לפחות שתי חזיתות, לרוב מזרח ומערב, ולעיתים גם מפנה דרומי. כשמחברים קולטים ממפנים שונים לאותה מחרוזת (String) ללא טיפול מתאים, נוצר מצב שבו נקודת הפעולה האופטימלית של כל קולט שונה, וכל הטור מפסיד תפוקה. זהו אחד האתגרים המרכזיים שאני נתקל בהם בפרויקטים של גגות רעפים ורב-מפנים.

לפני כל תכנון, אנחנו בפרו פאנל מבצעים מיפוי דיגיטלי של הגג, לעיתים באמצעות רחפן, כדי לדמות הצללות לאורך כל שעות השנה. ארובות, עצים, מבנים שכנים ואפילו מיכלי מים יכולים להטיל צל על חלקים מהמערכת בשעות ספציפיות. בלי סימולציית הצללה מדויקת, קשה מאוד לתכנן את חלוקת הקולטים לטורים בצורה שתמקסם את התפוקה השנתית.

ההתקנה עצמה על גג רעפים מתבצעת באמצעות מסילות אלומיניום המעוגנות לקונסטרוקציית הגג באמצעות ווי עיגון ייעודיים, מבלי לקדוח ברעפים עצמם. כך שומרים על האיטום המקורי של הגג. תכנון מערכות לגגות רעפים נכון מתחיל בהבנת המבנה הפיזי של הגג, עוד לפני שמדברים על ממירים או קולטים.

התמודדות עם הצללות וכיוונים: בחירת ממיר ואופטימייזרים

כשאנחנו בפרו פאנל מלווים לקוח משלב התכנון, המטרה שלי היא לספק פתרון מקצה לקצה. לכן, בגגות מרובי כיוונים, אני מקפיד לשלב טכנולוגיות מתקדמות כדי למקסם את התפוקה. השאלה הראשונה שאני שואל את עצמי בכל פרויקט היא: האם ממיר מחרוזת רגיל מספיק, או שצריך MLPE?

ממיר מחרוזת (String Inverter) הוא הפתרון הנפוץ ביותר בישראל, והוא עובד מצוין בגגות עם כיוון אחיד ומינימום הצללות. הבעיה מתחילה כשקולט אחד בטור מוצל, למשל מארובה או מענף עץ. מכיוון שכל הקולטים בטור חולקים את אותו זרם, קולט מוצל אחד מגביל את הזרם של כל הטור ומוריד את התפוקה הכוללת. זה כמו שרשרת שחוזקה נקבע לפי החוליה החלשה ביותר.

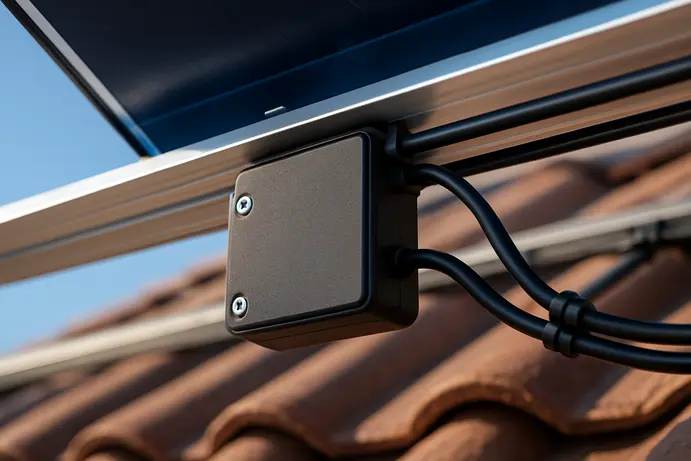

מערכות MLPE פותרות בעיה זו באופן יסודי. אופטימייזר המחובר לכל קולט בנפרד מבצע מעקב נקודת עבודה אופטימלית (MPPT) ברמת הקולט הבודד, ומנתק את התלות בין הקולטים בטור. כך, קולט מוצל אחד משפיע רק על עצמו ולא על שאר הטור. מיקרו-ממירים הולכים צעד נוסף קדימה ומבצעים המרת DC לAC ישירות בכל קולט, כאשר הספקם נע בדרך כלל בין 300W לכ-2000W ליחידה.

יתרון חשוב נוסף של מערכות MLPE הוא בטיחות האש. מערכות אלה מאפשרות כיבוי מהיר והורדת מתח ה-DC על גבי הגג, מה שמפחית משמעותית את הסיכון בעת חירום. כדאי לציין שלא כל גג רעפים דורש בהכרח MLPE: ממיר מחרוזת מודרני עם מספר כניסות MPPT נפרדות יכול לפעמים לתת מענה מספק להצללה קלה. ההחלטה תמיד נגזרת מסימולציית ההצללה שביצענו בשלב התכנון.

תכנון הספק המערכת ויחס DC/AC בגג רעפים

אחת ההחלטות ההנדסיות החשובות ביותר בתכנון מערכת סולארית היא קביעת הגודל הנכון של הממיר ביחס לשטח הקולטים. כדי להבין את הנושא, חשוב להבחין בין שני מושגים: הספק מותקן (DC), שהוא סך כל הספק הקולטים, והספק הממיר (AC), שהוא ההספק המקסימלי שהממיר יכול להעביר לרשת.

הפרקטיקה המקובלת בישראל היא לבנות מערכת עם יחס DC/AC של 1.25 עד 1.5. כלומר, מתקינים קולטים בהספק הגבוה ב-25% עד 50% מהספק הממיר. הסיבה לכך פשוטה: קולטים לעיתים נדירות מגיעים להספק הנקוב שלהם בתנאי שטח, ובשעות הבוקר, הערב ובחורף האנרגיה הנוספת מהקולטים מתורגמת לתפוקה שנתית גבוהה יותר. לדוגמה, מערכת עם 15 קילוואט קולטים על ממיר של 10 קילוואט (יחס 1.5) תייצר יותר אנרגיה שנתית מאשר מערכת עם 10 קילוואט קולטים על אותו ממיר, גם אם בשעות שיא הממיר יגיע לרמת ה"קיטום" (Clipping) שבה הוא מגביל את ההספק לתפוקתו המקסימלית.

קיטום (Clipping) הוא המצב שבו הקולטים יכולים לספק יותר הספק ממה שהממיר מסוגל להעביר, ולכן ה-"עודף" נחתך. מידה מסוימת של קיטום בשעות השיא היא נורמלית ואפילו רצויה כשהיא מלווה בתפוקה גבוהה יותר ביתר שעות היום. אך קיטום מוגזם, כתוצאה מיחס DC/AC גבוה מדי, יפגע בתפוקה ולא יצדיק את עלות הקולטים הנוספים.

גודל הממיר משפיע גם על מדרגת התעריף שבה המערכת מסווגת. לפי תעריפי רשות החשמל, מערכות ביתיות מוגדרות לרוב עד 15 קילוואט AC, עם תעריף עודפים של כ-0.48 ש"ח לקוט"ש. מעבר לסף זה, המערכת עוברת לסיווג מסחרי עם תעריף נמוך יותר. לכן, בחירת גודל הממיר היא גם החלטה כלכלית, לא רק טכנית. עלות תכנון והתקנה על גגות רעפים מושפעת ישירות מהחלטות אלו.

תשתיות, חיווט ובטיחות אש על גג הרעפים

עבורי ועבור הצוות שלי, בטיחות היא מעל הכל. לכן אנו מקפידים על עמידה בתקנים המחמירים ביותר בכל הנוגע להעברת כבלי DC על קונסטרוקציית העץ של גג הרעפים. שלא כמו גג בטון, קונסטרוקציית עץ היא חומר דליק, ולכן ניתוב כבלים לא נכון יכול להוות סכנת אש של ממש.

כבלי DC חייבים להיות מוגנים מפני קרינת UV, פגעי מזג אוויר ונזקי מכניים. הניתוב חייב להיות הרחק מחומרים דליקים, בצנרת ייעודית או בתעלות כבלים המאושרות לשימוש חיצוני. שימוש בטכנולוגיית MLPE מסייע גם בהיבט הזה: היכולת להוריד את מתח ה-DC על הגג בזמן חירום מפחיתה משמעותית את הסיכון לקשת חשמלית (Arc Fault) שיכולה להצית שריפה. משרד האנרגיה פרסם הנחיות Solar Ready המחייבות הכנת תשתיות מוקדמת לפני ההתקנה.

הנחיות Solar Ready של משרד האנרגיה ממליצות, בבניה חדשה, להכין מראש צנרת ייעודית מהגג למיקום הממיר המתוכנן, ומשם ללוח החשמל הראשי. הכנה זו חוסכת עלויות ניכרות בשלב ההתקנה ומאפשרת ניתוב כבלים נכון ובטוח. בבתים קיימים שלא עברו הכנה כזו, אנחנו מתכננים את מסלול הכבלים בקפידה כחלק מסיור השטח הראשוני.

מעבר לכבלים, חשוב לוודא שתשתית החשמל בבית מסוגלת לקלוט את המערכת. מערכות מעל מספר קילוואטים דורשות לרוב חיבור תלת-פאזי, ויש לוודא שלוח החשמל מכיל מקום למפסקים ולמונה הייצור הנדרשים. מערכות מעל 15 קילוואט AC דורשות התקנת מונה ייצור נפרד לפי דרישות חברת החשמל. אנחנו בפרו פאנל בודקים את כל הנקודות הללו כבר בסיור השטח הראשון.

שילוב אגירת אנרגיה וממירים היברידיים

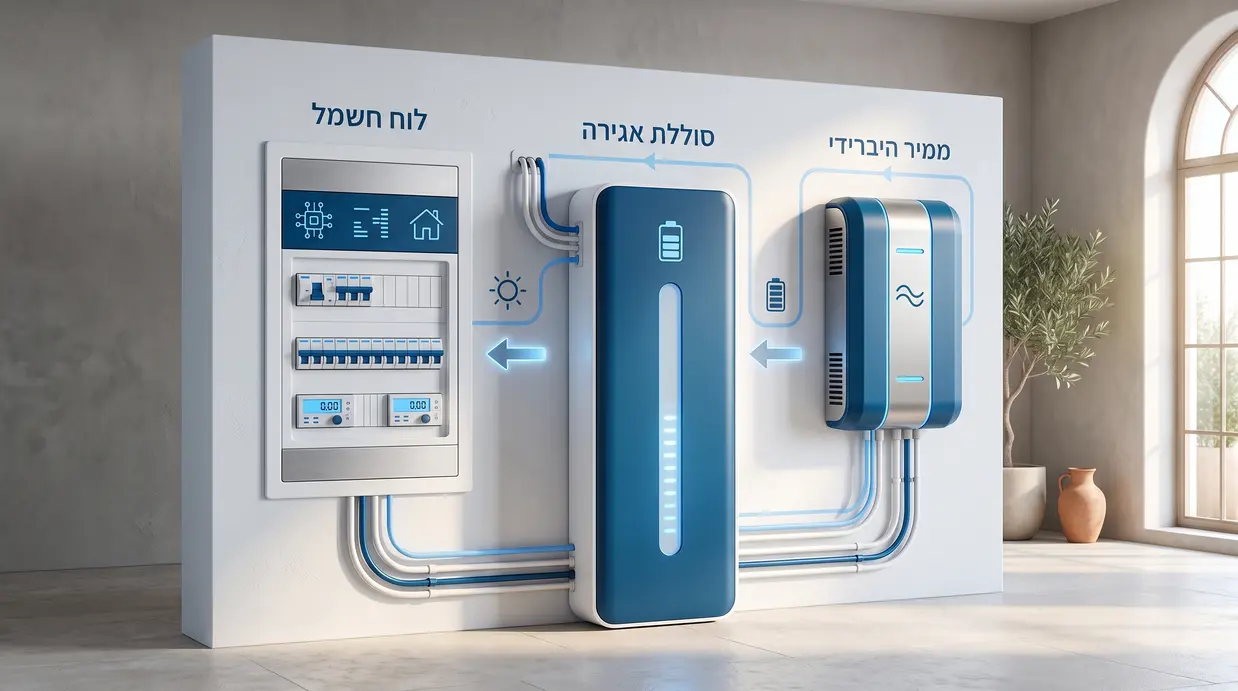

בשנים האחרונות אני רואה עלייה ניכרת בבקשות לשלב סוללות אגירה במערכות סולאריות, ובצדק. ממיר היברידי שונה מממיר רגיל ביכולת שלו להמשיך לפעול גם בזמן הפסקת חשמל, לנהל את הטעינה והפריקה של הסוללה, ולספק חשמל לעומסים קריטיים בבית. ממיר רגיל, לעומת זאת, מתנתק אוטומטית מהרשת בזמן הפסקה ומפסיק לפעול לחלוטין.

משרד האנרגיה מעודד שימוש בממירים היברידיים המאפשרים ניתוק מהרשת (Islanding) ואספקת חשמל לעומסים קריטיים בעת הפסקות חשמל. המלצה זו קיבלה משנה תוקף בשנים האחרונות לאור מצבי החירום בישראל. המשרד פרסם הנחיות מפורטות בנושא חוסן אנרגטי לבתים פרטיים ולמבנים ציבוריים.

כשמדובר במערכת קיימת שרוצים להוסיף לה אגירה, הגישה הנפוצה היא AC-coupling: הוספת ממיר אגירה נפרד שמחבר את הסוללות לצד ה-AC של המערכת, מבלי לגעת בממיר הסולארי הקיים. זוהי גישה נוחה שמאפשרת שדרוג מהיר יחסית ומינימום שינויים בתשתית הקיימת. במערכות חדשות, ממיר היברידי משולב מפשט את הארכיטקטורה כולה ומנהל הן את הקולטים והן את הסוללה דרך ממשק אחד.

שיקולי מיקום חשובים גם כן: הממיר ההיברידי והסוללות מוצבים לרוב בחדר טכני, במרתף, או על קיר חיצוני מוצל. יש לוודא שהמיקום מאפשר אוורור מספק, גישה נוחה לתחזוקה, וקרבה ללוח החשמל הראשי לצמצום אורך כבלי ה-AC. בכל מקרה, תכנון מיקום הסוללה הוא חלק בלתי נפרד מתכנון המערכת כולה.

תחזוקה ארוכת טווח: ניקוי וגישה לגג הרעפים

גג רעפים משופע מציב אתגר ייחודי גם בהיבט התחזוקה: הגישה אליו מורכבת יותר מגג שטוח. ניקוי הקולטים על גג משופע דורש ציוד מתאים, נעליים עם אחיזה, וחגורת בטיחות. לכן, כשאנחנו מתכננים מערכת, אנחנו מתייחסים גם לשאלה: איך ייראה תהליך הניקוי בעוד שנה, חמש שנים, עשר שנים?

מומלץ לנקות את הקולטים 2 עד 4 פעמים בשנה, בהתאם לאזור הגיאוגרפי ולכמות האבק והלשלשת. אבק שמצטבר על הקולטים מפחית את כמות האור הנכנסת ומוריד את התפוקה בצורה הדרגתית שלא תמיד מורגשת מיד. מערכת ניטור טובה תזהה ירידה בתפוקה ותתריע לפני שהנזק מצטבר.

מבחינת עלויות תחזוקה, על פי נתוני שוק, ביקור טכנאי לתחזוקה בסיסית עולה לרוב סביב 250 עד 300 ש"ח, והחלפת רכיבים פשוטים כ-450 עד 500 ש"ח. החלפת ממיר, שצפויה לפחות פעם אחת במהלך חיי המערכת (25 עד 30 שנה), עשויה לעלות סביב 9,000 ש"ח לפני מע"מ, והחלפת קולט בודד נעה בין 800 ל-2,000 ש"ח בהתאם לנגישות ולמורכבות. חשוב להדגיש: המחיר משתנה לפי היקף, מורכבות, מיקום, עונה, זמינות וספק, והמספרים הללו הם הערכות שוק כלליות בלבד.

מערכת ניטור מתקדמת היא כלי קריטי לתחזוקה ארוכת טווח. מערכות MLPE מאפשרות מעקב רציף אחר ביצועי כל קולט בנפרד, כך שניתן לזהות תקלה בקולט ספציפי עוד לפני שהיא משפיעה על כל המערכת. בפרו פאנל, מערכת הניטור שלנו עובדת 24/7 ומפיקה דוחות שוטפים שמאפשרים לנו לזהות ירידות בתפוקה ולטפל בהן במהירות.

שלבי התכנון וההתקנה בפועל

לאחר שהבנו את האתגרים הטכניים, כדאי לסכם את התהליך בצורה מסודרת. שלב ראשון הוא סיור שטח מקיף: בדיקת מצב הרעפים והקונסטרוקציה, מדידת שטח הגג הזמין, בדיקת לוח החשמל ותשתיות הבית, וזיהוי מקורות הצללה הפוטנציאליים. מתקינים מקצועיים עשויים לסרב להתקין על גגות קטנים מ-50 מ"ר בערך, או על גגות שקונסטרוקציית העץ שלהם רעועה ומחייבת חיזוק מקדים.

שלב שני הוא התכנון ההנדסי: הכנת סימולציות הצללה, בחירת מיקום הקולטים, קביעת גודל הממיר ויחס ה-DC/AC, ובחירת הטכנולוגיה המתאימה (String, MLPE, היברידי). בשלב זה מתבצעת גם ההתאמה לתעריפי רשות החשמל ולצריכת החשמל הספציפית של הבית. מפרט טכני מומלץ של משרד האנרגיה מהווה עוגן רגולטורי חשוב בתהליך זה.

שלב שלישי הוא ההתקנה הפיזית: עיגון המסילות לקונסטרוקציית הגג, הנחת הקולטים, ניתוב הכבלים בצורה בטוחה ומסודרת, והתקנת הממיר ומרכיבי ההגנה. כל העבודה מתבצעת תוך שמירה קפדנית על איטום הגג ועל תקני הבטיחות הרלוונטיים.

שלב רביעי ואחרון הוא הפעלה ובדיקות: בדיקות תקינות חשמלית, חיבור לרשת החשמל מול חברת החשמל, הפעלת מערכת הניטור ואימות שכל הקולטים מדווחים כנדרש. רק לאחר שכל הפרמטרים תקינים, המערכת נמסרת ללקוח עם הדרכה מלאה על אופן השימוש בממשק הניטור.

שאלות נפוצות

האם אפשר להתקין מערכת סולארית על גג רעפים ישן?

אפשר, אך יש לבצע בדיקת קונסטרוקציה מקדימה על ידי איש מקצוע. אם קרשי הגג או הרעפים רעועים, נדרש חיזוק או החלפה חלקית לפני ההתקנה, כדי שהגג יוכל לשאת את משקל הקולטים, המסילות וווי העיגון. גג תקין הוא תנאי בסיסי לכל התקנה בטוחה.

איך כיוון ושיפוע הרעפים משפיעים על התפוקה?

בגג רעפים השיפוע קבוע ונקבע על ידי הגיאומטריה של הבית. כיוון דרום הוא האידיאלי לתפוקה מקסימלית, אך טכנולוגיות מודרניות, ובמיוחד מערכות MLPE, מאפשרות ניצול יעיל גם של מפנים מזרחיים ומערביים. ההשפעה על התפוקה תלויה בכיוון ובשיפוע הספציפיים ומחושבת בסימולציה.

מהו יחס DC/AC מומלץ לגגות רעפים?

ההמלצה המקצועית המקובלת בישראל היא יחס של 1.25 עד 1.5, כלומר התקנת קולטים בהספק הגבוה ב-25% עד 50% מהספק הממיר. זהו כלל אצבע שמסייע למקסם את התפוקה לאורך רוב שעות היום, ובמיוחד בשעות הבוקר, הערב ובחורף. כל פרויקט דורש תכנון פרטני.

האם חובה להתקין אופטימייזרים על גג רעפים?

לא מדובר בחובה חוקית, אלא בהמלצה מקצועית. בגגות עם מספר כיוונים, ארובות, עצים או כל מקור הצללה אחר, מומלץ מאוד להתקין אופטימייזרים כדי למנוע מצב שבו קולט אחד מוצל פוגע בתפוקה של כל הטור. בגגות אחידים עם הצללה מינימלית, ממיר מחרוזת מודרני עם MPPT מרובה עשוי להספיק.

מהן עלויות התחזוקה השוטפת של המערכת?

התחזוקה כוללת ניקוי 2 עד 4 פעמים בשנה. על פי נתוני שוק, ביקור טכנאי לתחזוקה בסיסית עולה לרוב 250 עד 300 ש"ח, והחלפת רכיבים פשוטים כ-450 עד 500 ש"ח. מחירים אלה הם הערכות כלליות בלבד, והמחיר בפועל משתנה לפי היקף, מורכבות, מיקום, עונה, זמינות וספק.

איך משלבים סוללת אגירה במערכת קיימת על גג רעפים?

הדרך הנפוצה ביותר היא AC-coupling: הוספת ממיר אגירה נפרד לסוללות מבלי להחליף את הממיר הסולארי הקיים. חלופה נוספת היא שדרוג לממיר היברידי המנהל הן את הקולטים והן את הסוללה, אך זה מחייב החלפת הממיר הקיים ותיאום עם רשות החשמל.

מהן הנחיות Solar Ready של משרד האנרגיה?

הנחיות Solar Ready הן הנחיות לבניה חדשה הממליצות על הכנת תשתיות מראש: העברת צנרת ייעודית מהגג למיקום המתוכנן של הממיר ולוח החשמל הראשי. הכנה זו מקלה משמעותית על ההתקנה העתידית, מאפשרת ניתוב כבלים בטוח ומפחיתה עלויות. מומלץ לעיין במסמך הרשמי של משרד האנרגיה לפרטים מלאים.

האם התקנת המערכת פוגעת באיטום גג הרעפים?

התקנה מקצועית מתבצעת באמצעות ווי עיגון ייעודיים המתחברים לקונסטרוקציית העץ שמתחת לרעפים, מבלי לקדוח ברעפים עצמם. כך שומרים על שכבת האיטום המקורית. הדבר תלוי ישירות במקצועיות המתקין ובשימוש בחומרי עיגון מתאימים.

תכנון מערכת סולארית על גג רעפים הוא תהליך שמחייב ידע הנדסי, הבנת אילוצי הגג, ויכולת לשלב בין שיקולים טכניים לשיקולים כלכליים. בחירה נכונה של ממיר (MLPE לעומת String), קביעת יחס DC/AC מתאים, ותכנון תשתיות בטוחות הם שלושת הצירים שקובעים אם המערכת תשרת אתכם נאמנה לשנים רבות או תדרוש תשומת לב מוגברת כבר בשנים הראשונות. אני והצוות בפרו פאנל מאמינים שתכנון מוקדם ומדויק הוא המפתח למערכת שתשרת אתכם נאמנה עשרות שנים.
