כדי לוודא עמידה בתו תקן בפאנלים סולאריים בישראל, יש לבדוק את לוח הנתונים (Data Plate) שעל גב הפאנל ולאתר סימוני תקינה בינלאומיים כמו IEC או CE. בנוסף, חובה לדרוש מהמתקין תעודות בדיקה לפי ת"י 579 למערכת השלמה, אישורי בטיחות אש ותוכניות חשמל מאושרות לפני תחילת ההתקנה. כמי שמלווה התקנות בשטח כבר שנים, אני רואה עד כמה בדיקה פשוטה של לוח הנתונים יכולה למנוע עוגמת נפש עתידית.

מהם התקנים הרלוונטיים למערכות ופאנלים סולאריים בישראל?

כמי שמלווה התקנות בשטח כבר שנים, אני נתקל לא פעם בלקוחות שגילו מאוחר מדי שהציוד שלהם לא עומד בדרישות חברת החשמל. הבעיה מתחילה כמעט תמיד באותו מקום: בלבול בין תקן שחל על הפאנל הבודד לבין תקן שחל על המערכת כולה. ההבחנה הזאת אינה טכנית בלבד, היא קריטית לקבלת אישור חיבור לרשת.

ת"י 579 הוא התקן הישראלי המרכזי לבדיקת מערכות סולאריות. הוא מגדיר את הדרישות לבדיקת ההתקנה כולה, כולל בדיקות מכניות ותפקוד חשמלי, ומחולק למספר חלקים שמכסים שלבים שונים של מחזור חיי המערכת. כשמגיע בודק מוסמך לאשר את המערכת, הוא בודק אותה לפי ת"י 579, לא רק לפי מפרט הפאנל.

תקן IEC 62548 הוא התקן הבינלאומי להתקנת מערכות פוטו-וולטאיות על גגות, עליו מבוסס גם התקן הישראלי המקביל. הוא מגדיר את דרישות ההתקנה הפיזית, ניתוב הכבלים, הגנות חשמליות ומניעת סכנות. מעבר לכך, ת"י 1220 עוסק בדרישות גילוי וכיבוי אש, שרלוונטיות במיוחד למבנים ציבוריים ולמערכות גדולות.

הקשר בין כל אלה לחברת החשמל הוא ישיר: מערכות המחוברות לרשת חייבות לעמוד בדרישות חברת החשמל להגנת רשת וניתוק אוטומטי במקרה של הפסקת חשמל. יתרה מזאת, התעריפים והרגולציה, למשל עד 15kW למערכות ביתיות, נגזרים מקיבולת ה-AC של הממיר, שחייב להיות מאושר תקנית. בלי עמידה בתקנים, חיבור לרשת פשוט לא יתקיים.

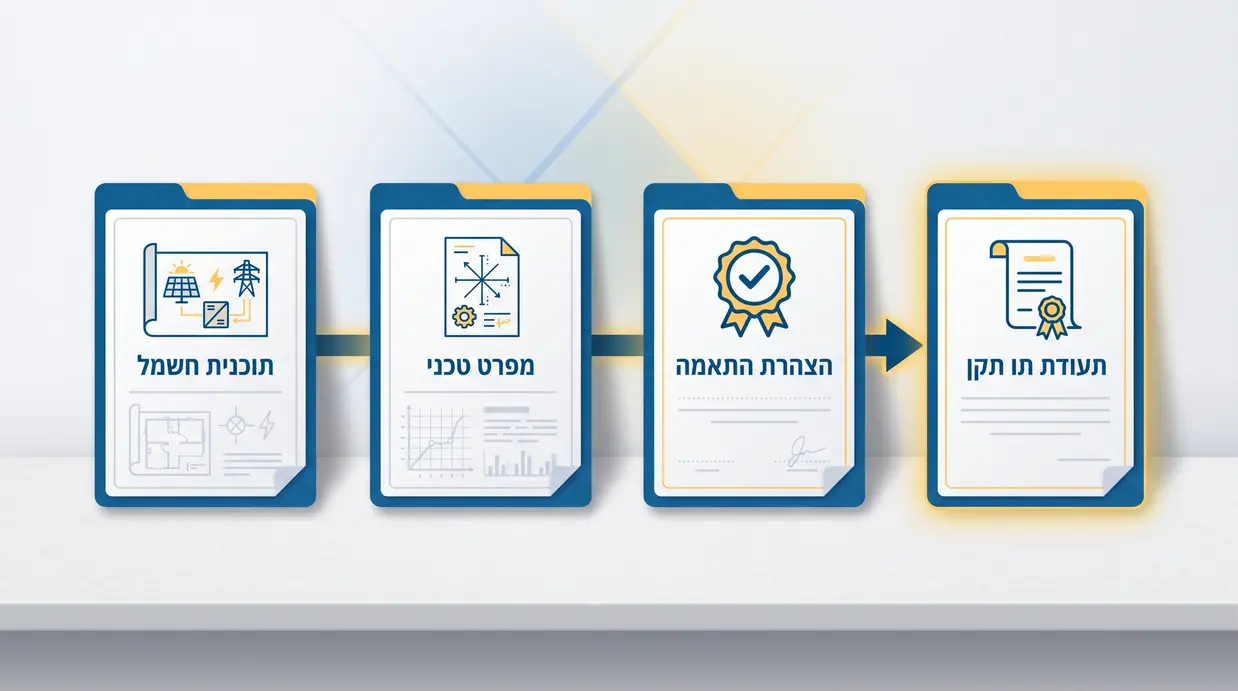

אילו מסמכים ותעודות חובה לדרוש לפני ההתקנה?

אחת הטעויות הנפוצות ביותר שאני רואה היא שבעלי נכסים מאשרים התקנה מבלי לבקש תיעוד מסודר מראש. ברגע שהצוות כבר על הגג, קשה לעצור. לכן, לפני שמגיעים לשטח, יש לוודא שכל המסמכים הבאים נמצאים בידיכם:

• תעודת תו תקן יצרן לפאנלים ולממירים: מסמך המוכיח שהציוד עבר בדיקות תקינה מוסמכות בהתאם לתקנים הרלוונטיים (IEC, CE). יש לוודא שמספר הדגם על התעודה זהה לציוד שהגיע בפועל לשטח.
• הצהרת התאמה (Declaration of Conformity) מהיבואן: מסמך חתום המצהיר שהמוצר עומד בדרישות הדירקטיבות האירופיות או הישראליות הרלוונטיות. ללא מסמך זה, קשה לאמת את תקינות הציוד בדיעבד.
• מפרט טכני מאושר התואם להנחיות משרד האנרגיה: מסמך ההנחיות של משרד האנרגיה (Solar Ready) מגדיר מראש את ההכנות הנדרשות למערכת. יש לוודא שהמפרט שקיבלתם מהמתקין תואם הנחיות אלו.
• תוכנית חשמל חתומה על ידי מהנדס חשמל מוסמך: כולל פריסת הפאנלים, מיקום הממיר, ניתוב הכבלים ולוח החשמל. יש לוודא שהממיר הנבחר תואם לתשתית החשמל של המבנה, חד-פאזי או תלת-פאזי, כפי שמופיע במסמכי התכנון.

מדוע כל זה חשוב? כי בלי מסמכים אלה, תהליך האישור מול חברת החשמל עלול להתעכב משמעותית. אימות תו תקן כחלק מתכנון ורישוי סולארי הוא שלב שאי אפשר לדלג עליו, ועיכוב בשלב זה עשוי לדחות את חיבור המערכת לרשת בשבועות ואף בחודשים.

המידע המוצג כאן נועד להעשרה ואינו מהווה תחליף לבדיקה רשמית של בודק מוסמך או מהנדס חשמל. לכל מקרה יש לפנות לאיש מקצוע מוסמך שיתאים את הדרישות לנכס הספציפי שלכם. הנחיות Solar Ready של משרד האנרגיה מפרטות את כל ההכנות הנדרשות לפני ההתקנה.

איך לזהות פיזית תו תקן וסימונים על הפאנלים והממירים?

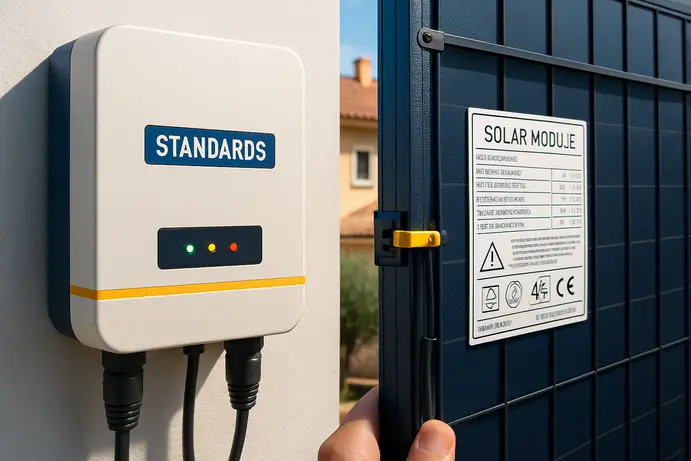

כשהציוד מגיע לשטח, יש לי כלל ברזל: לפני שמניחים פאנל אחד על הגג, בודקים את הגב שלו. לוח הנתונים (Data Plate) הוא מדבקת מידע המודבקת על גב הפאנל ומכילה את כל הנתונים הקריטיים: הספק נומינלי, מתח מעגל פתוח (Voc), זרם קצר מעגל (Isc), שם היצרן ומספר הדגם. אם המדבקה קרועה, חסרה, או שהנתונים מטושטשים, זהו דגל אדום שיש לעצור ולברר.

על גב הפאנל ועל הממיר יש לחפש סימוני תקינה בינלאומיים כגון:

• CE (תאימות לדירקטיבות האירופיות)
• TUV (אישור מעבדת הבדיקות הגרמנית)
• IEC (בדיקות לפי תקנים בינלאומיים)
• MCS (אישור בריטי, פחות נפוץ בישראל אך מעיד על איכות)

היעדר סימונים אלה על ציוד שהוצג כתקני הוא סיבה מספקת לעצור את ההתקנה ולדרוש הבהרות מהמתקין.

שלב חשוב נוסף הוא השוואת נתוני ההספק על המדבקה להצעת המחיר. אם הצעת המחיר ציינה פאנלים של 400W ועל המדבקה מופיע 380W, מדובר בציוד שונה ממה שסוכם. ממירים מודרניים פועלים ביעילות המרה של מעל 97%, ונתון זה, יחד עם מגבלות מתח ה-DC וה-AC, חייב להופיע בבירור על גבי המכשיר. אם נתונים אלה חסרים, יש לדרוש גיליון נתונים (Datasheet) מהיצרן.

במערכות עם רכיבי MLPE (אופטימייזרים או מיקרו-ממירים), יש לוודא שגם על רכיבים אלה מופיעים סימוני תקינה. רכיבים אלה מטפלים בהספקים של 300W עד 2000W ומותקנים ישירות על הפאנל, ולכן חשיפתם לתנאי גג קשים גבוהה במיוחד. ציוד MLPE ללא סימוני תקן הוא סיכון בטיחותי ממשי שיש להימנע ממנו.

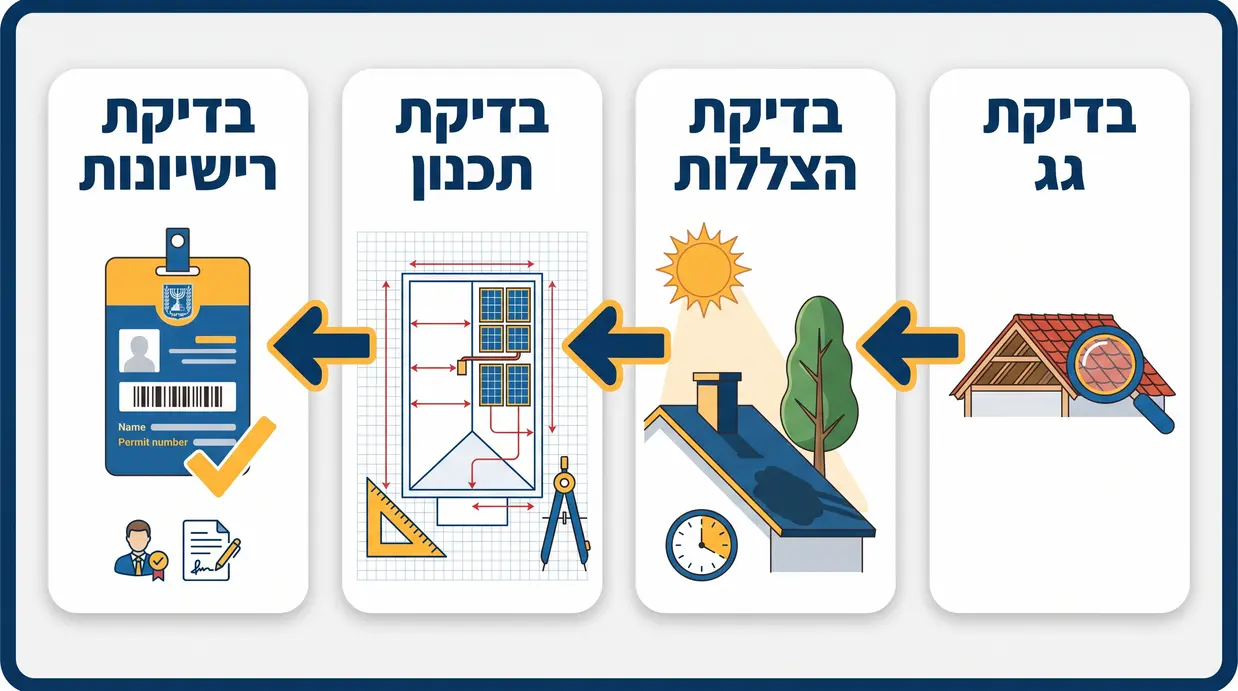

צ'ק-ליסט: בדיקות חובה לפני תחילת ההתקנה בשטח

בצוות שלנו בפרו פאנל, אנחנו לעולם לא מתחילים לקדוח בגג לפני שווידאנו שכל תעודות התקינה תואמות לתוכניות המקוריות. מעבר לניירת, יש גם בדיקות פיזיות שחייבות להתבצע לפני כל התקנה. הנה הצ'ק-ליסט שאנחנו עובדים לפיו:

• בדיקת מצב הגג והתשתית: האם הגג יכול לשאת את המשקל הנוסף של הפאנלים, המתקנים והכבלים? האם האיטום תקין ואין נזילות? התקנה על גגות בטון שטוחים או גגות רעפים דורשת קונסטרוקציה שונה, ויש לוודא שהתכנון מתחשב גם בגישה נוחה לניקוי ותחזוקה עתידית.
• בדיקת הצללות: ניתוח הצללות מוקדם הוא קריטי. יש לבדוק אם קיימים אלמנטים מצלים כמו דודי שמש, מזגנים, עצים או מבנים סמוכים. במקרים של הצללה משמעותית, התקן המקצועי דורש שימוש ברכיבי MLPE כדי למנוע ירידה בתפוקת המערכת כולה.
• בדיקת התאמה לתוכניות: האם מיקום הפאנלים, הממיר ולוח החשמל תואם לשרטוט המאושר? סטייה מהתוכנית המאושרת עלולה לעכב את אישור חברת החשמל.
• בדיקת רישיונות צוות ההתקנה: יש לוודא שלמתקינים בשטח יש אישורי עבודה בגובה בתוקף ורישיון חשמלאי מתאים לסוג העבודה. עבודה ללא רישיונות מתאימים היא בעיה ביטוחית ורגולטורית גם יחד.

בדיקות אלה אינן פורמליות בלבד. כל אחת מהן נועדה למנוע בעיה שתתגלה רק לאחר ההתקנה, כשהפתרון יהיה יקר ומסובך הרבה יותר. בדיקת תקנים בתכנון מערכת סולארית היא חלק בלתי נפרד מתהליך העבודה הנכון.

בטיחות אש והגנות חשמל: דרישות חברת החשמל ומשרד האנרגיה

אחד הנושאים שאני מקפיד להסביר לכל לקוח הוא שמערכת סולארית היא, בפועל, תחנת כוח קטנה על הגג. עמידה בתקני בטיחות אש אינה עניין בירוקרטי, היא ההבדל בין מערכת שנותנת שקט נפשי לבין מערכת שמהווה סיכון. ת"י 1220 מגדיר את דרישות גילוי וכיבוי האש הרלוונטיות למבנים פרטיים וציבוריים, וחל גם על מבנים שעליהם מותקנות מערכות סולאריות. עמידה בדרישותיו היא תנאי לקבלת אישורים בפרויקטים רבים.

נושא קריטי נוסף הוא מנגנוני כיבוי מהיר (Rapid Shutdown). מנגנונים אלה מאפשרים הורדת מתח ה-DC על הגג לרמות בטוחות בתוך שניות, מה שחיוני לצוותי כיבוי אש שנכנסים לבניין. מערכות עם MLPE מאפשרות הורדת מתח ה-DC על הגג לרמות בטוחות, מה שמקל משמעותית על עמידה בדרישות בטיחות האש לפי ת"י 1220. ממירים ללא יכולת Rapid Shutdown עשויים שלא לעמוד בדרישות הבטיחות המתעדכנות.

הנחיות Solar Ready של משרד האנרגיה מגדירות כיצד יש לנתב כבלי DC ו-AC בצורה בטוחה, תוך הרחקה ממקורות חום ומחומרים דליקים. ניתוב לא נכון של כבלים הוא אחד הגורמים הנפוצים לשריפות בגגות עם מערכות סולאריות, ולכן הדרישות בנושא זה מפורטות ומחמירות. משרד האנרגיה מפרסם הנחיות מעודכנות בנושא ממירים היברידיים ובטיחות מערכות.

לבסוף, ממירים היברידיים מציעים יתרון בטיחותי נוסף: משרד האנרגיה מעודד שילובם כיוון שהם מאפשרים ניתוק מהרשת (Islanding) ואספקת חשמל מגיבוי במצבי חירום, תוך עמידה בתקני בטיחות מחמירים. עבור מי שחושב על חוסן אנרגטי לצד בטיחות, ממיר היברידי הוא פתרון שכדאי לשקול כבר בשלב התכנון.

בדיקות בסיום ההתקנה וקבלת אישורים רשמיים

לאחר שההתקנה הושלמה, מתחיל שלב האישורים הרשמיים. חשוב להבין שכל חברת התקנה מקצועית מלווה את הלקוח לאורך כל התהליך הזה, ואין צורך להתמודד איתו לבד. השלב הראשון הוא בדיקת בודק חשמל מוסמך, שהוא גורם חיצוני ובלתי תלוי. הבודק מאמת שההתקנה עומדת בתקנים, שהכבלים מנותבים כהלכה, שההגנות פועלות ושאין ליקויים בטיחותיים.

שלב מרכזי הוא בדיקת מכון התקנים הישראלי לפי ת"י 579, חלק 3, העוסק בתפקוד ואופטימיזציה של המערכת. הבדיקה כוללת, בין היתר, בחינת יחס ה-DC/AC של המערכת. יחס DC/AC מקובל בישראל עומד על 125% עד 150%, והבודק יוודא שהמערכת תוכננה בגבולות הבטיחות של הממיר. חריגה מגבולות אלה עלולה להוביל לפסילה ולדרישת תיקונים.

לאחר מכן מגיע ביקור נציג חברת החשמל לצורך חיבור המונה. חשוב לדעת שהתעריף המשולם על ידי חברת החשמל מותנה באישור סופי של קיבולת ה-AC של הממיר ועמידתו בתקני הרשת. התעריפים עצמם מתעדכנים מעת לעת בהתאם להחלטות הרגולטור, ולכן יש לבדוק את התעריף העדכני בעת החתימה על ההסכם. משרד האנרגיה מפרסם את הדרישות הטכניות המלאות לחיבור מערכות סולאריות לרשת.

עבור מבנים חדשים, עשוי להידרש גם אישור משרד התשתיות וטופס 4 כחלק מהליכי אכלוס המבנה. בשלב זה, תיעוד מסודר של כל שלבי ההתקנה, כולל תעודות התקינה שנדרשו לפני ההתקנה, יחסוך זמן ועיכובים מיותרים.

נורות אזהרה ומערכות ניטור: איך לוודא תקינות לאורך זמן?

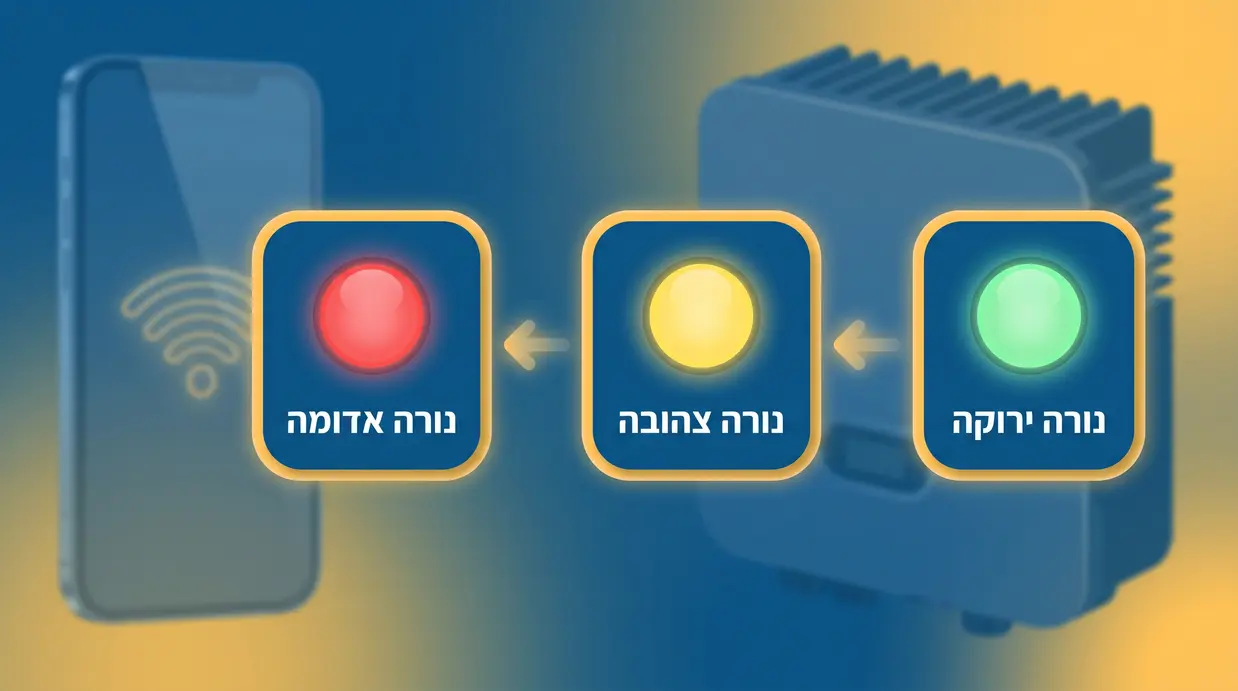

מתוך הניסיון שלי בניהול מערכות ניטור 24/7, אני תמיד מסביר ללקוחות שנורת אזהרה אדומה בממיר אינה רק בעיית תפוקה, אלא לעיתים התראה בטיחותית הדורשת התייחסות מיידית. הממיר הסולארי מצויד בנורות חיווי שמספרות הרבה על מצב המערכת:

• נורה ירוקה: המערכת פועלת כרגיל ומזרימה חשמל לרשת. זהו המצב התקין.
• נורה צהובה: קיימת אזהרה שדורשת בדיקה, לרוב ירידה בתפוקה, בעיית תקשורת עם מערכת הניטור, או חריגה קלה בפרמטרים. לרוב לא מצריך כיבוי מיידי, אך יש לבדוק באפליקציה.
• נורה אדומה: תקלת מערכת שדורשת התייחסות מיידית. עשויה להעיד על בעיית הארקה, חריגת מתח, ניתוק מהרשת, או התחממות יתר.

מעבר לנורות, מערכות ניטור מתקדמות, במיוחד מבוססות MLPE, מאפשרות זיהוי תקלות ברמת הפאנל הבודד. כך ניתן לאתר פאנל בעל ביצועים נמוכים, כבל רופף, או בעיית הצללה חדשה, עוד לפני שהם מתפתחים לנזק גדול. יכולת זו מוזילה את עלויות התחזוקה ומונעת השבתה ארוכה של המערכת.

מבחינת תחזוקה שוטפת, מומלץ לבצע שטיפת פאנלים מספר פעמים בשנה, בהתאם לתנאי האזור ורמת האבק. ממירים עצמם דורשים בדיקה תקופתית לוידוא אוורור תקין, היעדר קינים של חרקים ותפקוד תקין של מאווררי הקירור. ביקור טכנאי לתחזוקה שוטפת הוא השקעה מניעתית שמשתלמת בהרבה לעומת תיקון נזק שנגרם מהזנחה, כמו החלפת ממיר שנשרף עקב התחממות יתר, שהיא עלות גבוהה משמעותית.

שירותי הניטור והתחזוקה של פרו פאנל נועדו בדיוק למנוע את התקלות הללו. אנחנו מספקים מעקב 24/7 עם התראות בזמן אמת, כך שכל חריגה מטופלת לפני שהיא הופכת לבעיה. המחיר משתנה לפי היקף המערכת, מורכבותה, מיקומה ותדירות הביקורים הנדרשת.

שאלות נפוצות

איך אני יכול לדעת שהפאנלים הסולאריים שקניתי עומדים בתו תקן?

יש לבדוק את מדבקת הנתונים (Data Plate) המודבקת על גב הפאנל ולחפש סימוני תקינה בינלאומיים כגון CE, TUV או IEC. בנוסף, יש לדרוש מהמתקין הצהרת התאמה (Declaration of Conformity) חתומה מהיבואן, המאשרת שהמוצר עומד בדרישות הרלוונטיות. מספר הדגם על התעודה חייב להתאים לציוד שהגיע בפועל לשטח.

מה ההבדל בין ת"י 579 לתקן IEC 62548?

ת"י 579 הוא התקן הישראלי לבדיקת המערכת הסולארית השלמה, כולל התקנה, בדיקות מכניות ותפקוד חשמלי. IEC 62548 הוא התקן הבינלאומי המגדיר את דרישות ההתקנה של מערכות פוטו-וולטאיות על גגות, כולל ניתוב כבלים, הגנות חשמליות ובטיחות. ת"י 579 מבוסס בחלקו על IEC 62548 ומשלים אותו בדרישות הישראליות הספציפיות.

האם חובה להזמין את מכון התקנים לבדוק את המערכת?

כן, כחלק מתהליך החיבור לרשת החשמל וקבלת האישורים, נדרשת בדיקה של גוף מוסמך, כמו מכון התקנים הישראלי או בודק חשמל מוסמך, כדי לוודא עמידה בתקנים. הבדיקה מתבצעת לפי ת"י 579 ומהווה תנאי לחיבור המונה על ידי חברת החשמל. מומלץ לוודא מול חברת החשמל את הדרישות העדכניות לפני תחילת ההתקנה.

מה אומרת נורת אזהרה אדומה בממיר הסולארי?

נורה אדומה לרוב מעידה על תקלת מערכת, כגון בעיית הארקה, חריגת מתח או ניתוק מהרשת. יש לבדוק מיד את אפליקציית הניטור לקוד השגיאה הספציפי ולפנות לטכנאי מוסמך. במקרים מסוימים, נורה אדומה מצביעה על סכנה בטיחותית המחייבת כיבוי המערכת עד לבדיקה.

אילו בדיקות אני יכול לבצע בעצמי לפני ההתקנה?

ניתן לבצע בדיקה ויזואלית של שלמות הגג ומצב האיטום, לוודא שאין הצללות חדשות (עצים, מבנים), להשוות את דגמי הציוד שהגיעו לשטח מול הצעת המחיר, ולבדוק שעל כל הציוד קיימות מדבקות נתונים קריאות עם סימוני תקינה. בדיקות חשמליות ומבניות מעמיקות יותר מחייבות איש מקצוע מוסמך.

כל כמה זמן צריך לבצע בדיקות תקופתיות למערכת סולארית?

מומלץ לבצע שטיפת פאנלים מספר פעמים בשנה, בהתאם לתנאי האזור ורמת האבק. בדיקה חשמלית ותרמוגרפית מקיפה על ידי טכנאי מוסמך מומלצת אחת לשנה, או בהתאם לדרישות חברת הביטוח ולהנחיות יצרן הציוד.

מה קורה אם מתקינים פאנלים ללא תו תקן?

מעבר לסכנת התלקחות ופגיעה ברכוש, חברת החשמל לא תאשר את חיבור המערכת לרשת. בנוסף, חברות ביטוח עשויות לשקול שלא לכסות נזקים שנגרמו ממערכת שאינה עומדת בתקנים. מומלץ לוודא את מעמד הכיסוי הביטוחי ישירות מול חברת הביטוח לפני ההתקנה.

האם מערכת ניטור מחליפה בדיקת טכנאי?

לא. מערכת הניטור מתריעה על ירידת תפוקה או תקלות בזמן אמת ומאפשרת זיהוי מוקדם של בעיות, אך אינה מחליפה בדיקה פיזית של חיבורים, זיהוי קורוזיה, ניקוי הפאנלים ובדיקת תקינות הכבלים על ידי טכנאי מוסמך.

בסיכום, זיהוי ואימות תו תקן בפאנלים סולאריים הוא תהליך שמתחיל עוד לפני שמתקינים פועל על הגג. הוא מתחיל בבדיקת לוח הנתונים על הפאנל והממיר, ממשיך בדרישת מסמכים מסודרים מהמתקין, ומסתיים בבדיקות רשמיות לפי ת"י 579 ובחיבור מאושר לרשת חברת החשמל. כל שלב בתהליך הזה מגן עליכם, על הנכס שלכם ועל ההשקעה שלכם לשנים רבות קדימה.

דרישת מסמכים מראש, כולל תעודות תקינה, הצהרות התאמה ותוכניות חשמל מאושרות, מונעת עיכובים בחיבור לרשת ומבטיחה שהמערכת שלכם תפעל בצורה בטוחה ויעילה. בדיקות מקדימות ותחזוקה שוטפת, כולל שטיפות תקופתיות ומעקב ניטור, מבטיחות בטיחות מקסימלית ותפוקה אופטימלית לאורך עשרות שנים. כמי שחי את השטח, אני תמיד אומר ללקוחות שלי: מערכת סולארית היא תחנת כוח קטנה על הגג שלכם. אל תתפשרו על פחות מציוד תקני והתקנה מקצועית.
